a.周圍空氣溫度：上限值不超過+40℃，下限值不低于-5℃，24h的平均值不超過+35℃。
b.安裝地點的海拔不超過2000m。
c.安裝地點、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最溫月的平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
d.污染等級3。
e.安裝類別Ⅲ。
f.斷路器一般應垂直安裝。
g.漏電斷路器安裝場所的外磁場，在任何方向都不應超過地磁場的5倍。
一些常用的型號有：

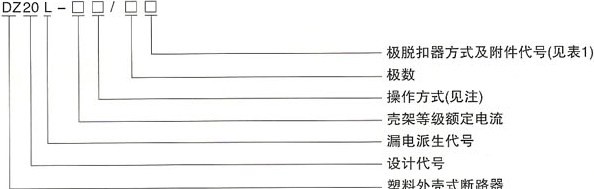

DZ20L-160/3300 DZ20L-160/4300 DZ20L-250/4300 DZ20L-250/4300
DZ20L-400/3300 DZ20L-400/4300 DZ20L-600/4300 DZ20L-600/4300
本系列漏電斷路器系電流動作型電子式漏電斷路器，主要由零序電流互感器、電子組件板、漏電脫扣器及帶有過載和短路保護的斷路器組成。全部零件安裝在一個塑料外殼中。當被保護線路中有漏電和人身觸電時，只要額定漏電動作電流達到動作值，零序電流互感器的二次繞組就輸出一個信號，經電子線路板放大，通過漏電脫扣器動作切斷電源，從而起到漏電和觸電保護之用。
四：主要技術參數
a.漏電斷路器的基本規格及參數見表2。
b.配電用反時限斷開特性見表5。
c.短路保護電流整定值為10In，具有±20%的準確度。
d.操作循環數見表6。
e.主電路中部導致誤動作的過電流極限值為6In。
f.在沖擊電壓6000V作用下，漏電斷路器不產生誤動作。
表2:漏電斷路器的基本規格
|
型號 |
殼架等級額定電流A |
額定電壓V |
額定頻率Hz |
極數 |
額定電流A |
額定極限分段能力KA |
額定漏電動作電流mA |
額定漏電不動作電流mA |
|
DZ20LE-160 |
160 |
380 |
50 |
三級、四級或三級四線 |
16，20，32，40，50，63，80，100，125，160 |
12 |
50 |
25 |
|
100 |
50 |
|||||||
|
300 |
150 |
|||||||
|
DZ20LE-250 |
250 |
125，160，180，200，225，250 |
15 |
50 |
25 |
|||
|
100 |
50 |
|||||||
|
300 |
150 |
|||||||
|
DZ20LE-400 |
400 |
200，250，315，350，400 |
20 |
50 |
25 |
|||
|
100 |
50 |
|||||||
|
300 |
150 |
|||||||
|
DZ20LE-600 |
600 |
400，500，600 |
50 |
25 |
||||
|
100 |
50 |
|||||||
|
300 |
150 |
表3:一般漏電斷路器的分段時間
表4:延時型漏電的分段時間

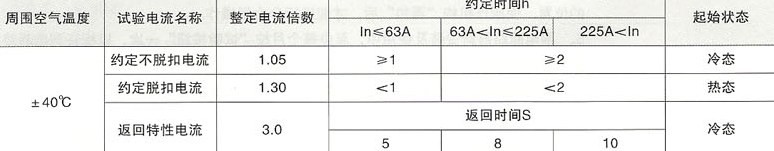

表5:配電用反時限斷開
表6:操作循環次數
