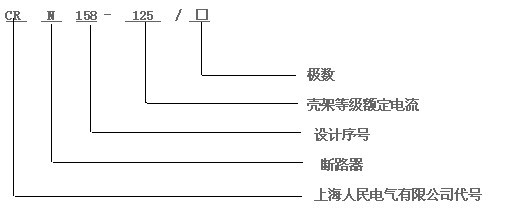

主要技術參數及結構特征
● 結構特征
該產品可用35mm導軌進行卡式安裝,體積小,分斷能力高,具有可見的觸頭閉合指示器。
斷路器由塑料外殼、過電流脫扣器、操作機構,觸頭及滅弧系統等組成。外殼采用高強度、高阻燃的塑料壓制。多極斷路器是由多個單極拼裝而成,脫扣器用聯動桿相連,手柄用聯動罩連成一體,保證了各極通斷的一致性。
1.斷路器的額定電流:40A、50A、63A、80A、100A
2.斷路器的極數分為:單極、二極、三極和四極(1P、2P、3P、4P)
3.本斷路器為嵌入式安裝(可在安裝軌上安裝)
4.斷路器的額定工作電壓:50Hz,230V/400V
5.額定分斷能力:Icn=10000A,Ics=7500A
6.過電流脫扣特性見表1。(環境溫度為30℃~35℃)
型號
極數
殼架等級額定電流A
額定電壓V
額定電流?A
額定短路分斷能力KA
脫扣器型式及脫扣電流
CRN158
1?2?3?4
125
230/400
40、50、63、80、100、125
10
C型(5-10)In
序號
脫扣器額定電流?In
起始狀態
試驗電流
規定時間
預計結果
備注
1
In=63
冷態
1.05In
t≥1h
不脫扣
In>63
冷態
1.05In
t≥2h
不脫扣
2
In=63
緊接前項試驗后進行
1.30In
t<1h
脫扣
電流在5s內穩定地上升至規定值
In>63
緊接前項試驗后進行
1.30In
t<2h
脫扣
3
In≥63
冷態
8.0In
t≤0.2s
不脫扣
12.00In
t<0.2s
不脫扣
●斷路器的主要技術參數
D型(10-14)In
●?斷路器過電流脫扣特性
