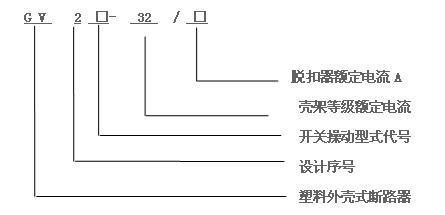

GV2塑料外殼式斷路器

一、額定絕緣電壓Ui（V）：690

二、額定工作電壓Ue(V):230/240、400/415、440、500、690

三、額定頻率Hz：50/60

四、殼架等級額定電流lnm(A):32

五、脫扣器額定電壓ln(A)(見表1)

六、整定電流調節范圍（Ａ）(見表1)

七、額定極限短路分斷能力Icu(KA)(見表1)

八、額定運行短路分斷能力ICS(KA)(見表1)

九、額定沖擊耐受電壓Uimp(V);8000.

額定電流IN(A)	整定電流調節范圍（A）	額定極限短路分斷能力lcu,額定運行短路分斷能力lus										飛弧距離mm
		230/240V		400/415V		400V		500V		690V
		lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)	lcu(kA)	lcs(kA)
0.16	0.1-0.16	100	100	100	100	100	100	100	100	100	100	40
0.25	0.16-0.25	100	100	100	100	100	100	100	100	100	100	40
0.4	0.25-0.4	100	100	100	100	100	100	100	100	100	100	40
0.63	0.4-0.63	100	100	100	100	100	100	100	100	100	100	40
1	0.63-1	100	100	100	100	100	100	100	100	100	100	40
1.6	1-1.6	100	100	100	100	100	100	100	100	100	100	40
2.5	1.6-2.5	100	100	100	100	100	100	100	100	3	2.25	40
4	2.5-4	100	100	100	100	100	100	100	100	3	2.25	40
6.3	4-6.3	100	100	100	100	50	25	25	50	3	2.25	40
10	6-10	100	100	100	100	15	7.5	7.5	10	3	2.25	40
14	9-14	100	100	15	7.5	8	4	4	4.5	3	2.25	40
18	13-18	100	100	15	7.5	8	4	4	4.5	3	2.25	40
23	17-23	50	50	15	6	6	3	3	3	3	2.25	40
25	20-25	50	50	15	6	6	3	3	3	3	2.25	40
32	24-32	50	50	10	5	5	3	3	3	3	2.25	40

斷路器（GV2電動機空氣開關）所控制三相電動機額定功率

外殼防護等級為1P2L0：電動機空氣開關的操作性能

殼加等級額定電流 Inm A	每小時操作循環次數	操作循環次數通電	操作循環次數不通電	操作循環次數總數
32	120	50000	50000	100000

過電流動作保護特性斷路器（GV2電路機空氣開關）各相負載平衡時的動作特性:

斷路器（GV2電動機空氣開關）各相負載不平衡時（斷相）的動作特性

斷路器瞬時電磁脫扣電流整定值

斷路器（GV2電動機空氣開關）采用標準導軌安裝，其導軌應符合JB6525的A2.1 TH35-7.5型安裝軌要求
GV2（GV2）手動電動機起動器
帶有熱磁脫扣斷路器的電動機手動起動器
內裝電動機過載保護

GV2M（GV2-M）-0.06kw到15kw
