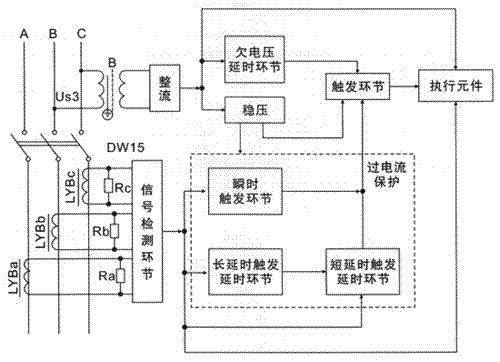

圖1 DT1系列電子式脫扣器工作原理方框圖

LYBa、LYBb、LYBc-電流電壓變壓器
B-電源變壓器

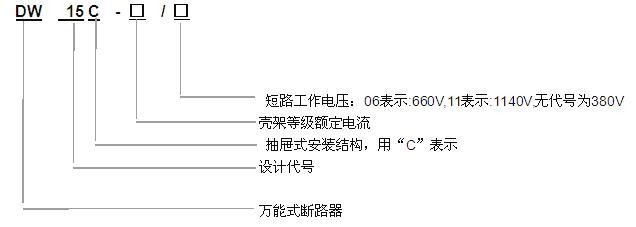

DW15萬能式斷路器
注意：Us3變壓器B電源可以是AC380V，也可以是AC220V，圖中是以AC380V電壓為舉例示意，請用戶必須根據斷路器上數據標牌所表明的電壓等級通電。

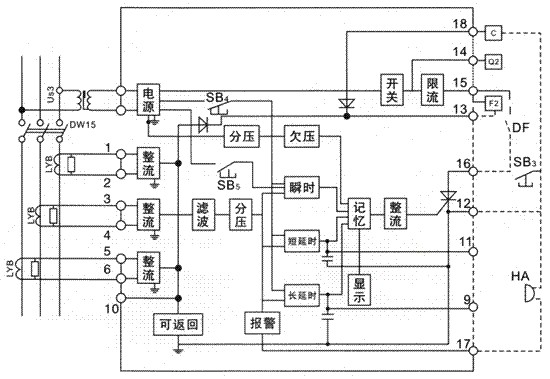

圖2 DT3系列電子式脫扣器工作原理方框圖

LYB-電流電壓變化器  C-電容箱(零壓延時用)  SB-復位按鈕
B-電源變壓器     F2-分勵脫扣器      SB5-瞬時試驗按鈕
DF-斷路器輔助觸頭   Q2-欠電壓延時脫扣器
HA-聲響指示器     SB3-分斷按鈕(用戶自備)
注意：Us3變壓器B電源可以是AC380V，也可以是AC220V，圖中是以AC380V電壓為舉例示意，請用戶必須根據斷路器上數據標牌所表明的電壓等級通電。

DW15萬能斷路器電磁鐵操作

     操作電磁鐵為莊家螺管型，交流電源電磁鐵操作控制箱DK-10型與斷路器一體安裝。按線原理圖見圖3。DK-1型為直流電源電磁鐵操作控制箱，可以根據使用條件安裝適當場合，控制箱線路采用橋式整流供電磁鐵線圈，線路原理見圖4，接線圖為圖5。

DW15萬能斷路器電動機操作

  斷路器也可用電動機操作，電動機與斷路器一體安裝，電路接線原理見圖14.

DW15及DWX15熱-電磁型斷路器，二次回路接線圖見圖7；DW15墊子型斷路器，二次回路接線圖見圖8。
2、電子型脫扣器的檢查
  電子型脫扣器為插入式連接，可方便地取下檢修或調換。I型一般在整機可進行簡單的檢查，當斷路器處于閉合位置時，對電源變壓器(B)供以下額定電壓，然后將斷路器上接線端子41.44號短接(見附圖7)，此時脫扣器經過經70s左右動作，斷路器斷開，此時表示電子型脫扣器能正常工作。
3、DW15萬能斷路器電子型脫扣器的整定方法

  由于電流電壓變壓器在20倍額定電流范圍內額定電流與輸出電壓成線性，當通過額定電流時，電流電壓變壓器兩端輸出電壓為15V，用戶既可以根據不同整定值供以與電網隔離的模擬信號對脫扣器進行調整。

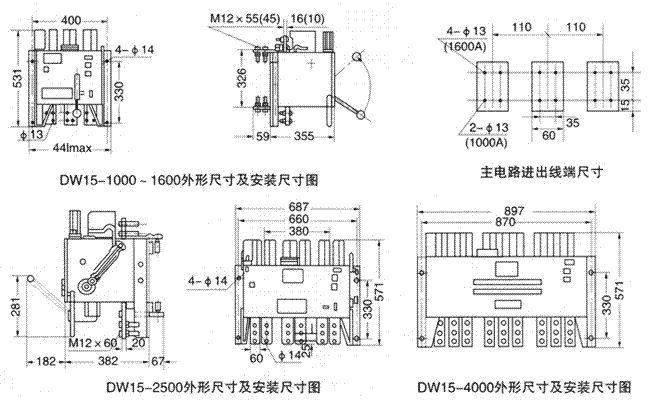

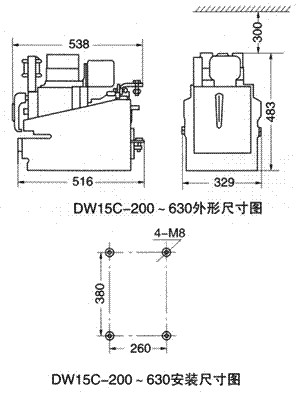

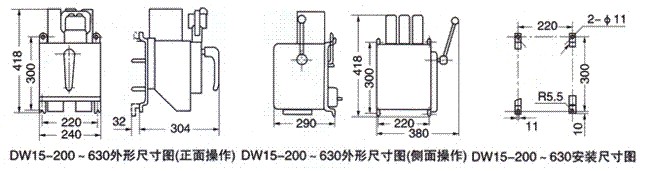

4、斷路器的外形尺寸及安裝尺寸見圖9
5、DK-1控制箱的外形尺寸及安裝尺寸見圖10
6、安裝前線以500V兆歐表檢查斷路器絕緣電阻。在周圍介質溫度20℃±5℃和相對溫度為50%~70%應不少于10MΩ，否則應烘干。
7、安裝時檢查斷路器的規格是否符合使用要求。
8、斷路器安裝時，其底座位居于垂直于水平位置，并用4個M10螺釘固定。
9、斷路器安裝必須平整。
10、斷路器應將電源引進導線或母線連接與斷路器上母線端，介于用戶的負載側導線或母線應接連在斷路器下母線端上。連接時不應有使斷路器母線受到變形機械附加力。
11、檢查斷路器在閉合和斷開過程中，其可動部分與滅弧室的零件應無卡住和碰擦現象，"分""合"指示完整。
12、檢查斷路器在手動或者電磁傳動時，應可靠地使斷路器閉合(但必須送電給欠電脫扣器)。
13、用分勵脫扣器、欠壓脫扣器動作或用手按"斷"按鈕均應使斷路器可靠斷開。
14、在安裝時，應考慮斷路器的飛弧距離、即滅弧罩上部須留有飛弧的空間。(飛弧舉例見表2)
15、斷路器應可靠接地，接地螺釘處有?標記，螺釘為M8。
16、在使用中發現鐵心有特異噪聲時，應將工作極面的防銹油抹凈。
17、機構的各個轉動部分必須定期注入潤滑油。

DW15-200、400、630
DK10-交流電源控制箱
RD-熔斷器RL1-15/10(用戶自備)
AN-合閘按鈕(用戶自備)
DF-斷路器輔助開關常閉觸頭
DQ-電磁鐵線圈

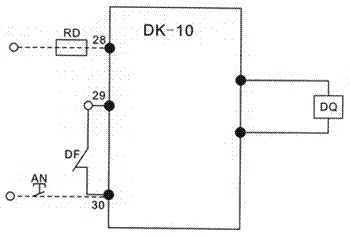

圖3?交流電磁鐵操作線路原理圖

RD-熔斷器RL1-15/10(用戶自備)
AN-合閘按鈕(用戶自備)
ZJ-中間斷路器
DF-斷路器輔助觸頭
DQ-電磁鐵線圈

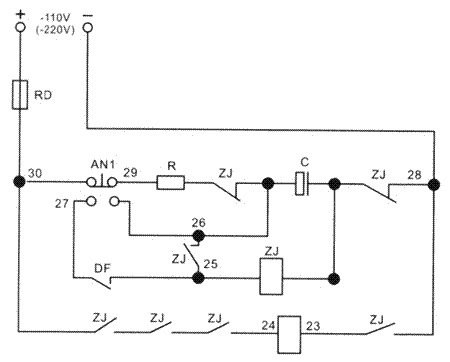

圖4?直流電磁鐵操作線路原理圖

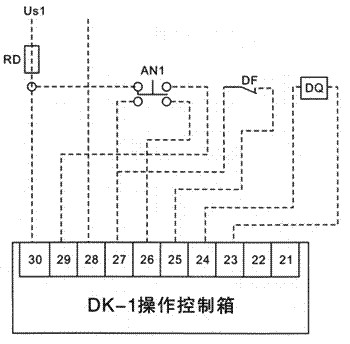

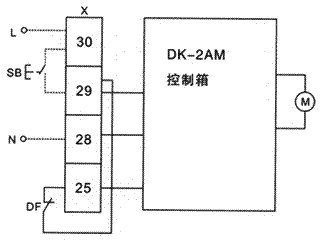

圖5?DK-1電磁鐵操作控制箱用戶接線圖

X-接線座
SB-按鈕(用戶自備)
L.N-電源接線端
DF-常閉輔助觸點(在斷路器上)

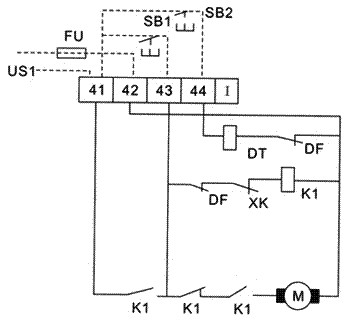

M-電動機

用戶按虛線聯接

圖6?電動機操作線路原理圖

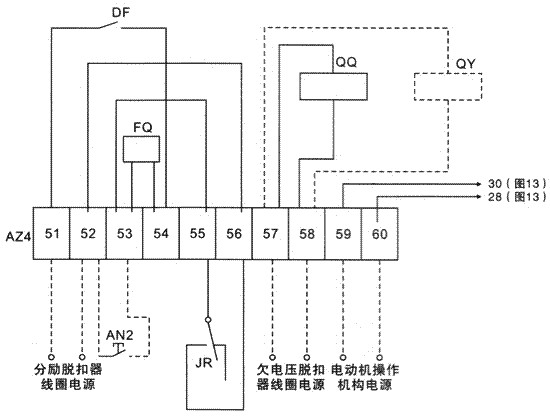

圖7DW15、DWX15-電磁型斷路器二次回路接線圖

DF-斷路器輔助觸頭(常開)   QY-欠電壓延時脫扣器
AZ4-接線端子        JR-熱繼電器
FQ-分勵脫扣器        AN2-按鈕(用戶自備)
QQ-欠電壓脫扣器線圈

注：1、分勵脫扣器線圈電源和欠電壓脫扣器線圈電源(或欠電壓延時脫扣器電源)由用戶自接。
  2、斷路器可按用戶需要裝置欠電壓脫扣器或欠電壓

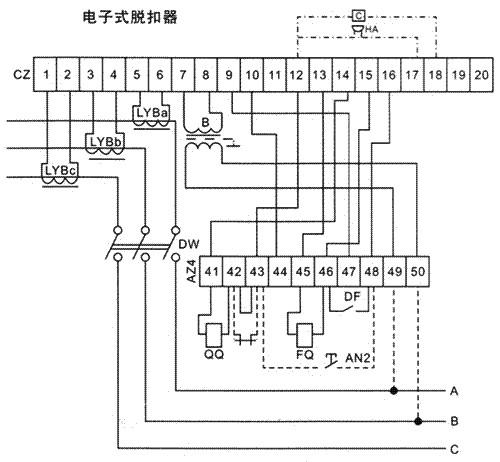

圖8DW15電子型斷路器二次回路接線圖

DW15萬能斷路器
DF-斷路器輔助觸頭(常開)
FQ-分勵脫扣器
QQ-欠電壓脫扣器線圈
B-電源電壓器
LYBa、LYBb、LYBc-電流電壓變換器
AN2-按鈕(用戶自備)
L-漏電開關輔助觸頭(常閉)或其它繼電器常閉觸頭
CZ-電子型脫扣器插座
AZ4-接線端子
C-電容箱(零壓延時用)
HA-聲響指示器

DW15萬能斷路器欠電壓延時脫扣器

欠電壓延時脫扣器工作原理與電子式過電流脫扣器中欠電壓延時部分相同，它以單獨組件向用戶提供。

DW15萬能斷路器電動控制電路

操作用電動機為直流串激電機(速度較慢型)，其特點是有較大的起動力矩，工作更可靠，貯能過程噪音較小，電動控制電路見圖9，動作原理。
按下儲能按鈕SB3，繼電器K1吸合并自鎖，電動機運轉，斷路器貯能至終點開關SE閉合，繼電器K2吸合，K1斷開位置，故再按SB3也不能使斷路器能。

DW15萬能斷路器接線端子板

斷路器總體接線端子板由2只AZ4-1006組成共12個接線端子。無論是電子式還是電磁式或熱-電磁式脫扣器，其總體接線端子板均統一為一種，編號為41~52(接線圖是圖9~圖11)。這新的接線方式最大特點是每個端子用途固定，切各種工作電源若需并聯使用時，不需經過按鈕，接線簡單方便，便于用戶使用。

DW15萬能斷路器釋能電磁鐵

釋能電磁鐵是莊家式螺管電磁鐵，線圈為短時工作制，鐵芯工作間隙約14mm。

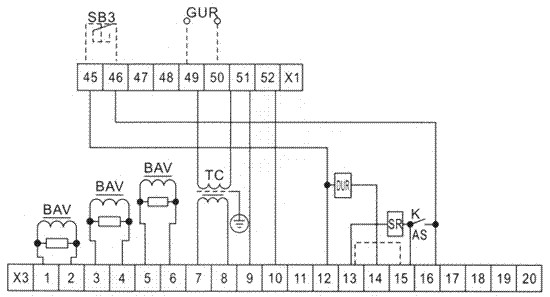

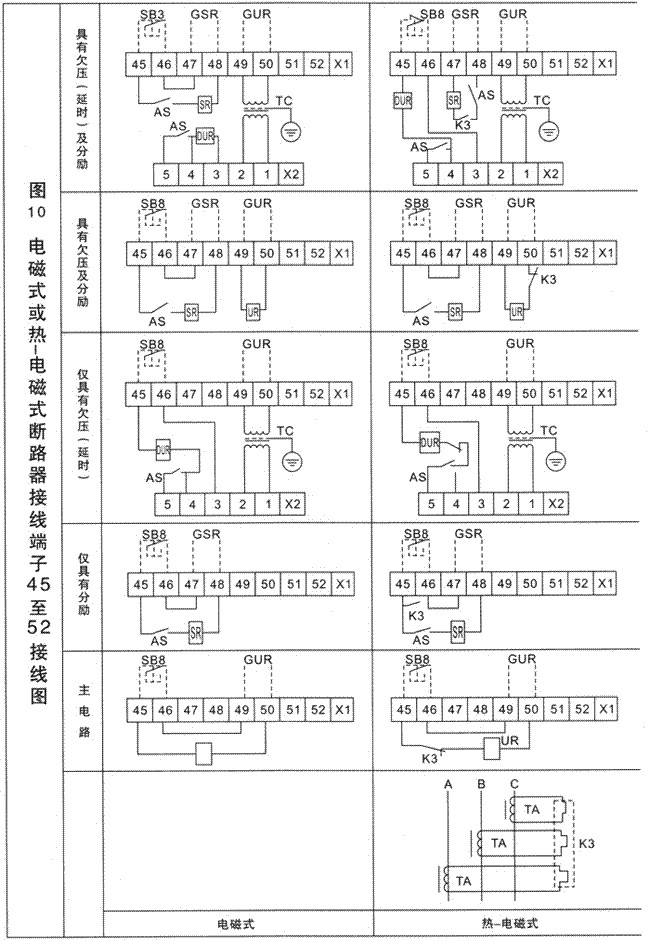

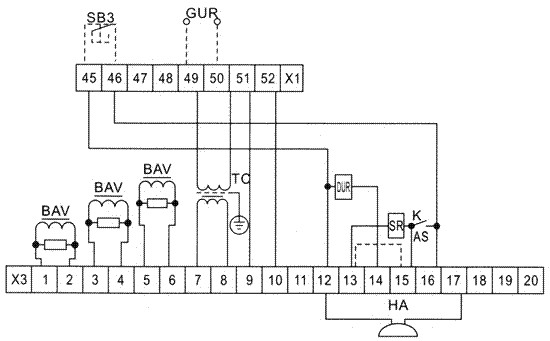

圖9~11的說明：
X為斷路器總體接線端子板，編號為41~52，供用戶接線的端子作用如下：
41，42?G供電動機，釋能電磁鐵工作電源；
41，43?SB3貯能按鈕；
41，44?SB2閉合按鈕；
45，46?SB8開關按鈕；
47，48?GSR供分勵脫扣器F1工作電源；
49，50?GUR供欠電壓脫扣器Q1或電子脫扣器電源變壓器工作電源；
51，45?供檢測長延時充電電壓信號；
52，45?供檢測電流電壓變換器輸出電壓信號；其中SB2、SB3、SB8系用戶自備；
X2?欠電壓延時脫扣器接線端子板；
X3?電子脫扣器接線端子板；

YR?釋能電磁鐵；
FU熔斷器(10A)用戶自備；
AS?輔助觸頭(在斷路器上)
TA?電流互感器
K·K2·K3繼電器
