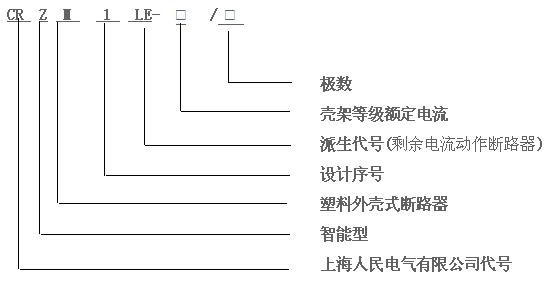

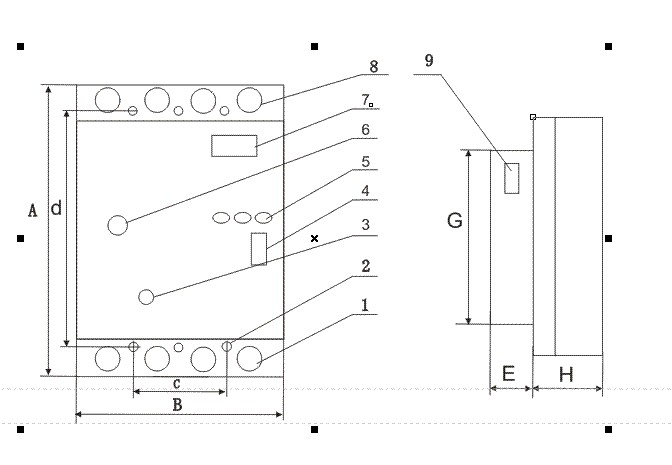

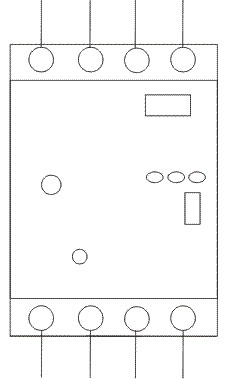

1-出線端子            2-安裝螺孔                  3-手動合閘

4-電源開關            5-功能按鈕                  6-分、合閘顯示窗

7-數碼顯示窗          8-電源進線端子

9-外接分閘/復位端子及通訊端子

外形、安裝尺 單位：mm

1.周圍空氣溫度：-5℃+40℃
2.濕度：最高溫度為+40℃時，空氣的相對濕度不超過50%，20℃時允許達90%；并考慮到因溫度變化偶爾發生在產品表面上的凝露。
3.海拔不超過：2000米
4.污染等級：3級
5.安裝類別：Ⅲ
6.電源正弦波畸變小于5%

2.7.安裝場所在外磁場在任何方向不超過地磁場的5倍。無爆炸性、腐蝕性氣體；無雨雪侵襲；干燥、通風。

1、安裝前，把漏電斷路器的電源開關處于"分"位置！分合閘指示窗內顯示紅色"分"！
2、漏電斷路器應垂直安裝，用螺釘通過安裝孔固定。
3、用戶根據負荷選擇合適的導線，把主電路導線接入漏電斷路器（須配接銅接頭）。漏電斷路器的上接線端"1""3""5""N"為主電路的電源端，下接線端"2""4""6""N"為負荷出線端。電源中性線，（零線）必須接在漏電斷路器最右邊"N"端子。
4、漏電斷路器閉合操作
a）把漏電斷路器上的電源開關處于"合"的位置。數碼顯示、"電源指示"燈亮，電動合閘機構開始合閘。20s-60s鐘后，自動閉合漏電斷路器，分合指示窗內顯示綠色的"合"。
b）如果漏電斷路器處于斷開狀態，不閉合漏電斷路器的電源開關，可用配置的內六角螺絲扳手插入"手動分合閘"的螺孔內，順時針方向旋轉扳手，直至合閘，分合指示窗內顯示綠色的"合"。（在合閘電動機損壞的情況下使用，正常情況下使用，正常情況一般無須操作。）
c）當漏電斷路器閉合正常運行時，短接外部"分閘/復位"接端子4、5.漏電斷路器跳閘，斷開外部接線端子的4、5，則漏電斷路器重新自動合閘。分合指示窗內顯示綠色的"合"。
5、漏電短路器斷開操作
漏電斷路器在不通狀態下的斷開操作：把內六角螺絲扳手插入"手動分合閘"的螺孔內，順時針方向旋轉扳手，直至分合指示窗內顯示紅色的"分"。
漏電斷路器在通用合閘狀態下的斷開操作：
a）按動"試跳"按鈕，漏電斷路器即跳閘；分合指示窗內顯示紅色的"分"；"跳閘指示"、"漏電故障"二個指示燈同時亮(會有一次自動重合閘)。
b）短接分閘/復位"外部接線端子4、5"。?漏電斷路器跳閘，分合指示窗內顯示紅色的"分"，"跳閘指示"燈亮。
6、設定
a）剩余動作電流與分斷時間設定
合閘后，連續按動"功能"按鈕，當第4排動作電流值75、150、300、500（mA）指示燈其中一個閃亮；就進入動作電流值的設定狀態；再按動"設置"按鈕，四個指示燈會輪流閃亮，可選擇適合線路實際的動作值。這時長按"設置"按鈕,"漏電故障"指示燈閃亮，自動跟蹤功能啟用。
按動"功能"按鈕，當第3排分斷時間0.3s、0.5s二個指示燈其中一個閃亮，進入分斷時間的設定狀態，再按動"設置"按鈕選擇適合分級保護目前安裝位置的分斷時間。
b）負荷電流（過電流保護值）設定
合閘后，按動"功能"按鈕，直至第2排四個指示燈（四個過電流保護值）其中一個閃亮，進入負荷電流設定狀態；再按動"設置"按鈕，根據現場實際情況設定合理的過電流保護值。
c）告警設定
在不允許停電場合使用或需要通電檢查接地故障時，可經過供電管理部門同意，使用告警功能。
長按"設置"按鈕，直到"告警啟動"指示燈亮，告警功能啟用。這時剩余電流動作保護功能退出。剩余電流超過斷路器的最高動作值，"漏電故障"?指示燈亮，斷路器不跳閘。按住"設置"按鈕，直至"告警啟動"指示燈熄滅，告警功能關閉，剩余電流動作保護啟用。
7、合閘5秒后，按"試跳"按鈕，漏電斷路器應跳閘，并在60秒鐘內自動重合閘。當重合閘5秒后再按動試驗按鈕，又會跳閘并有重合閘。若合閘后，在5秒鐘內又按"試跳"按鈕或其它原因發生漏電跳閘，這時漏電斷路器將保持自鎖狀態，并不再自動重合閘。
8、當剩余電流超過剩余動作電流值時，漏電斷路器應立即跳閘，并有一次重合閘，如合閘后剩余電流仍超過動作值，則立即再次跳閘并自鎖，不再自動重合閘。排除故障后，關、合一次漏電斷路器的電源開關，重新電動閉合漏電斷路器。
9、過電流、短路跳閘，"過流故障"指示燈亮，這時沒有自動重合閘，排除短路故障后，關、合一次漏電斷路器的電源開關，重新電動閉合漏電斷路器。
10、欠電流跳閘：漏電斷路器"電源指示"燈亮并閃爍；表示電源電壓不正常，必須使三相電壓恢復正常，"電源指示"燈停止閃爍后，此時漏電斷路器自動重合閘。恢復正常運行。
外部接線端子4、5短接，漏電斷路器跳閘，斷開4、5，漏電斷路器自動合閘。用戶如選擇遠距離控制漏電斷路器的分閘、合閘，可配置一個帶自鎖的按鈕，按鈕的常開觸點的二端直接接漏電斷路器外部接線端子的4和5即可。遠距離控制自鎖按鈕按下時，漏電斷路器跳閘，再按動一次，使按鈕彈起，漏電斷路器自動合閘。
注意：外接控制接線端子為有源端子，漏電斷路器的外部接線端子與自鎖鈕之間的連接不得接入任何其他電源！否則會損壞漏電斷路器。

 顯示:

漏電斷路器的指示燈位于顯示窗下方，與數碼顯示數值的含義對應：
1、漏電斷路器正常工作時，"電源指示"燈亮，剩余動作值檔位在第3排有相應的75、150、300、500指示燈其中一個亮；同進第2排相應的動作時間0.3s、0.5s指示燈其中一個亮。第1排相應的過電流保護值四個指示燈中一個（設定值）指示燈亮。
數碼循環顯示線路實時剩余電流（L***）；實時每相負荷電流（A***、B***、C***）。
2、當漏電斷路器的自動跟蹤定檔功能啟用時，"漏電故障"指示燈亮并閃爍。
3、當漏電斷路器的告警功能啟用時，"告警啟動"指示燈亮，此時，剩余電流超限不跳閘。
4、跳閘顯示
a）當漏電斷路器剩余電流超限跳閘時，"漏電故障"、"跳閘指示"燈亮。數碼顯示超限的動作電流值及最大相。如：顯示345，再顯示-CC-，則表示本次跳閘為剩余電流跳閘，故障剩余電流345mA,C相最大漏電引起。
b）當漏電斷路器過電流、短路跳閘時蘑"過流故障"、"跳閘指示"燈亮。數碼顯示過電流、短路故障電流值。如：顯示A560或FFF,則表示本次跳閘為過電流、短路電流跳閘，故障電流A相560A引起；FFF則表示短路電流已經超出999A。
c）當漏電斷路器發生輔助電源欠壓跳閘時，"跳閘指示"燈亮，"電源指示"燈閃爍。數碼顯示電源當前跳閘電壓值。如：U160,則表示本次跳閘為電源故障，電壓下降到160V時跳閘。如果輔助電源恢復正常，則"電源指示"燈停止閃亮，
漏電斷路器自動合閘。
d）當漏電斷路器因外部接線端子控制跳閘時，"跳閘指示"燈亮。數碼顯示"===="，則表示是外部接線端子（或遠程控制按鈕）4、5短接引起的跳閘。
