漏電斷路器過電流脫扣特性見下表：
|
序號 |
脫扣器額定電流In |
起始狀態 |
試驗電流 |
規定時間 |
預期結果 |
|
1 |
所有值 |
冷態 |
1.13In |
t≥1h |
不脫扣 |
|
2 |
所有值 |
緊接著序號1 |
1.45In |
t＜1h |
脫扣 |
|
3 |
In≤32A |
冷態 |
2.55In |
ts＜t＜60s |
脫扣 |
|
In＞32A |
ts＜t＜120s |
||||
|
4 |
所有值 |
冷態 |
10In |
t≥0.1s |
不脫扣 |
|
5 |
所有值 |
冷態 |
50In |
t＜0.1s |
脫扣 |

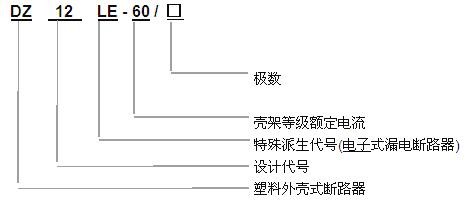

2.漏電斷路器的基本參數見下表：
|
型號 |
額定電壓 |
極數 |
額定電流 |
額定剩余動作 |
額定剩余不動作 |
額定短路能力 |
|
DZ12LE-60/1N |
230 |
一極二線 |
6?10?15?20?30?40?50?60 |
30?50 |
15?25 |
3 |
|
DZ12LE-60/2 |
230 |
二線 |
10?15?20?30?40?50?60 |
30?50 |
15?25 |
|
|
DZ12LE-60/2 |
400 |
三線 |
10?15?20?30?40?50?60 |
30?50 |
15?25 |
|
|
DZ12LE-60/3N |
400 |
三線 |
10?15?20?30?40?50?60 |
30?50 |
15?25 |

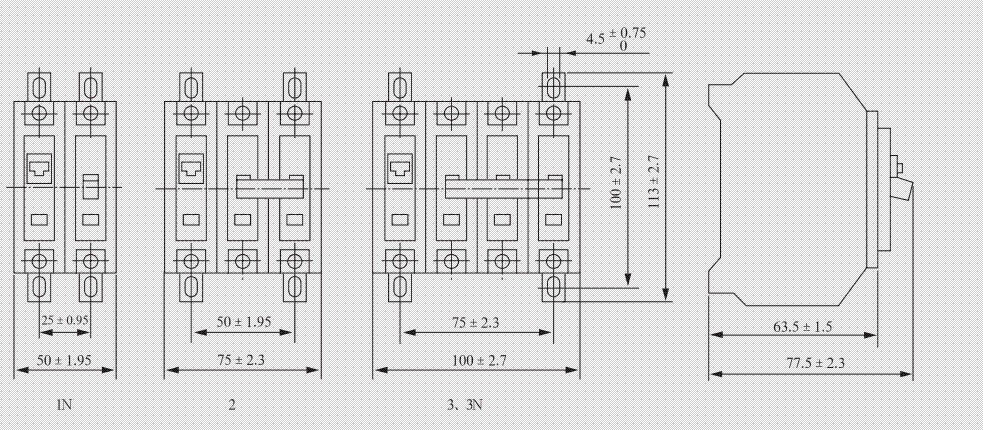

使用環境條件
1.安裝地點的海拔高度不超過2000m
2.周圍空氣溫度為-5℃-+40℃,24小時周期內的平均溫度不超過+35℃.
3.大氣相對濕度在周圍空氣溫度為+40℃時不超過50%,最濕月平均最大相對濕度為90%,同時該月平均最低溫度為+25℃
4.安裝位置與垂直面的傾斜度不超過2°,安裝在無顯著搖動或沖擊的地方.
5.安裝場所附近磁場在任何方向不應超過地磁場的5倍.
6.污染等級:2.
5.7選用原則
5.7.1選擇漏電斷路器的額定剩余動作電流值時，應考慮到被保護線路和設備可能發生的正常泄漏電流值，必要時可通過實際測量取得被保護線路或設備的正常泄漏電流值。
5.7.2選擇漏電斷路器的額定剩余不動作電流，應不小于電氣線路和設備的正常泄漏電流最大值的2倍。
5.7.3手持式電動工具、移動電器、家用電器、插座、建筑工地用電器(額定電流小于100A)等應優先選用額定剩余動作電流為30mA或以下的漏電斷路器。
5.7.4單臺設備可選用額定剩余動作電流為30mA或以下的漏電斷路器。多臺設備(多支路)的總保護應選用額定剩余動作電流為30mA以上的漏電斷路器。
5.7.5安裝在潮濕場所的電氣設備應選用額定剩余動作電流30mA或以下的漏電斷路器。
