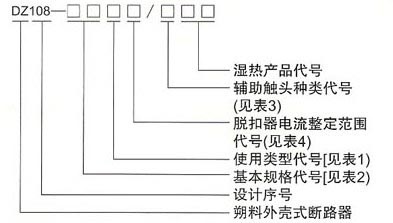

一些常見的型號有：DZ108-20 DZ108-32 DZ108-63

表1

代號	代表的使用類型	代號	代表的使用類型
0	配電保護型斷路器	2	無過載脫扣器的斷路器
1	電動機保護型斷路器	3	無短路保護的斷路器

表2

DZ108代號	代表的斷路器殼架等級額定電流Inm
20	20A
32	32A
63	63A

表3

DZ108代號	代表輔助觸頭的種類
0	無
1	一常開和一常閉
2	二常開
3	二常閉

表4

DZ108代號	脫扣器電流整定范圍h(A)	特殊規格代號	脫口器電流整定范圍lr(A>
B	0.1-0.16
C	0.16-0.25
D	0.25-0.4
E	0.4-0.63
F	0.63-1
G	1-1.6
H	1.6-2.5
J	2.5-4	U	2-3.2
K	4-6.3	V	3.2-5
L	6.3-10	W	5-8
M	10-16	X	8-12.5
N	14-20	Y	12.5-20
O	16-25
P	22-32
R	28-40
S	36-50
T	45-63



注1：濕熱型的代號：濕熱型產品加TH；

注2：DZ108-32、DZ108-63可另加輔助觸頭組件，也可方便地配裝分勵、欠壓脫扣器組件。

DZ108-20型斷路器帶有輔助觸頭，DZ108-32、DZ108-63型斷路器可配裝輔助觸頭附件。

斷路器具有雙金屬片式反時限延時脫扣器和電磁式瞬時脫扣器。過載脫扣器具有溫度補償裝置。

操作方式有按鈕操作、旋轉操作及手柄操作，接線為板前接線、板前安裝式。DZ108-20、32型斷路器具有安裝卡板，可直接嵌接在35mm寬的標準導軌上。

脫扣機構采用了速閉、速斷結構、使斷路器具有限流特性。

DZ108-32基型外可組裝一個輔助觸頭組或一個分勵脫扣器，或一個欠壓脫扣器，DZ108-63基型內可裝兩個輔助觸頭組、一個分勵脫扣器或一個欠壓脫扣器。

特性

1.DZ108塑殼斷路器的主要技術數據

?

型號		DZ108-20	DZ108-32	D2108-63
額定絕緣電壓(V)		660	750	750
極數		3	3	3
額定短路 分斷能力 (KA)	380V/COS0)	1.5/0.95	10/0.5	22/0.25
	660V/cos?	1.0/0.95	3/0.9	7.5/0.5
額定短路 接通能力 (KA)	380V/cos0	2.2/0.95	17/0.5	46/0.25
	660V/cos。	1.4/0.95	4.25/0.9	12.8/0.5
控制電動機 功率AC-3 (KW)	220V	5.5	9	18
	380V	10	16	32
	660V	16	26	28
輔助觸頭		輔助觸頭組件參數
約定發熱電流(A>		6	10
AC-15額定工作電壓(V)		220?? 380	220?? 380
額定工作電流(A)		1.8?? 1.5	3?? 3
DC-13額定工作電壓(V)		24? 110?? 220	24? 110? 220
額定工作電流(A)		2.3? 0.55? 0.3	3?? 0.7?? 0.55
欠壓脫扣器響應電壓值
開關脫扣電壓(V}		0.7 至 0.35Ue	0.7 至 0.35Ue	0.7 至 0.35Ue
正常工作電壓(V)		0.8 至 1.1 Ue	0.8 至 1.1Ue	0.8至 1.1 Ue
最大動作延時		20	20	20
分勵脫扣器響應電壓值
開關脫扣電壓(V)		0.5 至 1.1 Ue	0.5 至 1.1Ue	0.5 至 1.1Ue
最大動作延時		20	20	20

?

2.欠壓脫扣器的額定電壓Ue：AC110、220、380、660V。

3.分勵脫扣器的額定電壓Ue：AC110、220、380、660V。

4.保護特性

電動機保護型	脫扣器整定電流倍數	1.05	1.2	7.2	12
	動作時間	2h不動作	<2h	>2S	<0.2s
S電保護型	脫扣器整定電流倍數	1.05	1.3	10
	動作時間	1h不動作		<0.2s

電磁鐵系交流單相螺管式無罩結構；分拉動式和推動式兩種(拉動式用N表示，推動式用Z表示)，線圈斷電后無復位裝置。

電磁鐵是由磁軛和銜鐵兩部分組成。在使用時將磁軛安裝在固定支架上，而將銜鐵活動地連接于牽引桿上，當吸引線圈通電時銜鐵被吸合，經過連桿帶動其所控制的機構。
