漏電斷路器垂直安裝(即豎裝),亦可水平安裝(即橫裝)。
漏電動作電流I△n(可調):(30)50mA~500mA.
②只報警后脫扣——當漏電電流達到I△n±10%報警,但不能脫扣。
按數分:?四極(4P)?三極四線(3N)
周?chē)諝鉁囟壬舷逓?40℃;
選擇漏電斷路器的額定剩余動作電流值時,應充分考慮到被保護線路和設備可能發生的正常泄漏電流值,必要時可通過實際測量取得被保護線路或設備的泄漏電流值。
用戶在定貨時必須說明:
保護種類、極數及數量;
漏電動作時間(可調):非延時<0.1s、延時0.2s/0.4s/0.8s(1s)。
數碼顯示實際漏電電流。
漏電脫扣指示:發光二極管。
漏電報警及脫扣功能:
①報警后脫扣——漏電電流達到0.65I△n±10%時開始報警,當漏電電流達到0.8I△n±10%時,脫扣動作。
③報警形式一斷路器內蜂鳴器音響信號。
一外接采用特殊輔助觸頭動作(觸頭容量AC220V,1A)。
按操作方式分:手柄直接操作;電動機構操作;轉動手柄操作。
按接線方式分:板前接線,板后接線。
按額定漏電動作時間分:延時型(可調);非延時(<0.1s)。
按過電流脫扣器型式分:瞬時脫扣型;復式脫扣型。
周?chē)諝鉁囟认孪逓?5℃;
周?chē)諝鉁囟?4h平均值不超過+35℃;
海拔:安裝地點的海拔不超過2000m。
污染等級:3。
安裝類別:Ⅲ。
大氣條件:大氣相對溫度在周?chē)諝鉁囟葹?40℃時不超過50%;在較低溫度下可以有較高的相對濕度;最濕月的平均最大相對濕度為90%,同時該月的月平均最低溫度為+25℃,并考慮到因溫度變化發生在產品表面上的凝露。
外磁場:漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
選擇漏電斷路器的額定剩余動作電流,應不小于電氣線路和設備的正常泄漏電流的最大值的2倍
手持式的電動工具、移動電器、家用電器、插座、建筑工地用電器(額定電流不小于100A)等設備接地有困難的應優先選用額定剩余動作電流為30mA或以下的漏電斷路器。
單臺設備可選用額定剩余動作電流為30mA或以下的漏電斷路器。多臺設備(多支路)的總保護應選用額定剩余動作電流為30mA或以上的漏電斷路器。
漏電斷路器的型號及名稱;
漏電斷路器過電流脫扣器的額定電流;
漏電斷路器的額定剩余動作電流;
漏電斷路器的分?jǐn)鄷r(shí)間;
漏電斷路器內部附件和外部附件的額定電壓。

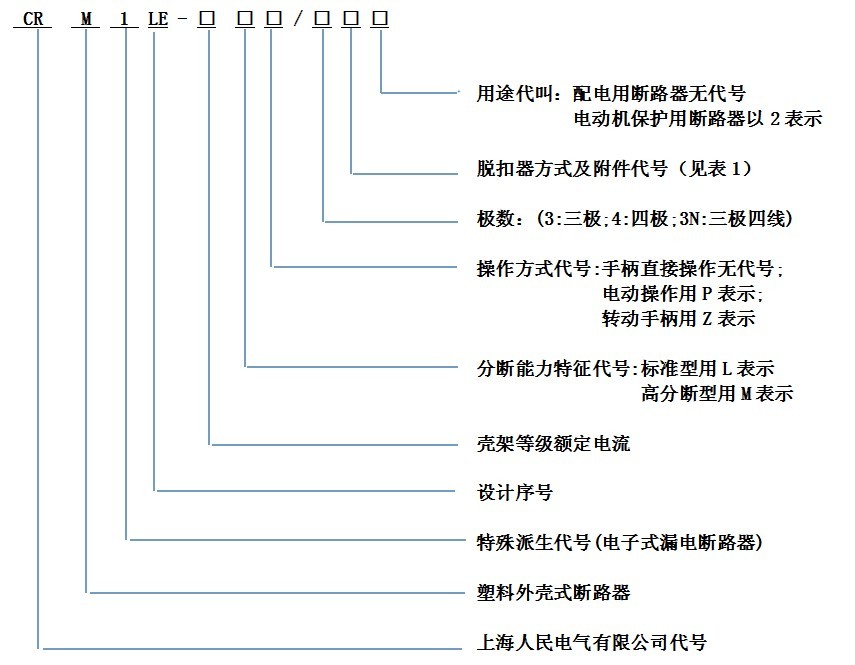

例如:訂購CRM1LE-100P/3310漏電斷路器,過電流扣器額定電流40A,額定剩余動作電流30/50/100mA(三檔可調),分?jǐn)鄷r(shí)間<0.2s,
三極,帶分勵脫扣器(AC230V),配電保護用,數量10臺。
