CB級雙電源

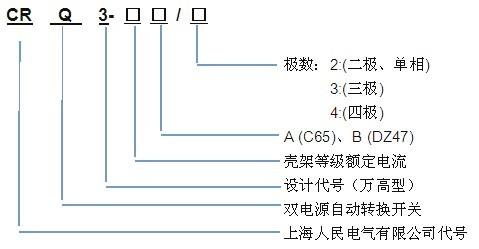

   CRQ3-63自動轉換開關電器是【W(wǎng)ATSN】系列中派生出來的終端型自動轉換裝置，適用于交流50Hz，額定工作電壓AC400V/230V，額定工作電流至63A的三相四線（也可用于一相一線）的雙路供電電網中，自動將一個或幾個負載電路從一個電源接至另一個電源，以保證負載電路的正常供電。本產品適用于工業、商業、商層和民用住宅等較為重要的場所。  CRQ3-63【W(wǎng)ATSN-63】本產品符合IEC60947-6-1、GB/T14048.11標準。  

結構  

CRQ3-63【W(wǎng)ATSN-63】自動轉換開關電器是由小型斷路器（C65或DZ47）單機操作機構、控制回路等組成，所有的元器件安裝在同一塊底板上。自動轉換開關電器的控制電源電壓為AC230V、機械壽命為5000次。  

性能  

CRQ3-63【W(wǎng)ATSN-63】雙電源（僅有可自投自復）對兩路電源（分別稱為常用電源和備用電源）的相電壓（自動控制電源）同時檢測，當常用電源出現異常，即小型斷路器的A相發生失壓或缺相時，自動控制器使裝置無延時的切換到備用電源供電；當常用電源恢復正常后，自動控制器使裝置無延時的返回到常用電源供電，不允許兩路電源同時異常。

?CRQ3(WATS)-63型自動電源轉換開關（以下簡稱A.T.S）適用于于50/60HZ，額定電壓220V（2P）、380V（3P、4P），額定電流6A-400A的末端型雙回路供電系統。可以完成常用電源與備用電源之間的自動轉換，以保證供電的可靠性。主要用于高層建筑、商場等消防泵、消煙風機、電梯、生活水泵、事故照明、散標志等場所。

四、功能特點

本產品結構簡單，實用操作方便，壽命長，2P-4P靈活組合、本產品采用高分?jǐn)嘈⌒退軞嗦菲鳎哂袛?/span>?路器分?jǐn)嗄芰εc特性，本產品具有電源切換過程中電氣聯鎖與機械聯鎖，確保兩路電源不能同時供電。

轉換系統機構采用直流永磁電機驅動完成切換過程具有平衡無噪音、沖擊力小的優點。

主電路工作中常用電源一發生故障立即轉換至備用電源，以保證不停供電，常用電源故障排除，自動從備用?電源切換至常用電源。

五、使用條件

?▲周?chē)諝鉁囟炔桓哂?/span>+40°C和不低于-5°C,?

?▲安裝地點：海拔高度不應高于2000m。

?▲污染等級：3級，周?chē)諝庵袩o(wú)爆炸危險，且無腐蝕金屬元件和破壞絕緣的氣體，液體與導電塵埃。

▲大氣條件：空氣相對濕度在最高為+40°C時不超過50%,在較低溫度下不允許有較高的相對濕度，最濕月?的平均溫度不超過+35°C,該月的平均最大相對濕度不超過90%。

六、結構與性能

▲?控制裝置：內置控制器
▲?產品結構：體積小、電流大、結構簡單、ATS一體化
▲?特點：切換速度快、故障率低、維修方便、性能可靠
▲?接線方式：板前接線
▲?轉換方式：電網對電網、電網對發電機、自投自復、自投不自復
▲?產品殼架：63
▲?產品電流：6、10、16、20、25、32、40、50、63
▲?產品分類：斷路器
▲?產品極數：2、3、4
▲?ATSE：CB級帶過載及短路保護

接線時，常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR當0N和QR為四極斷路器時，接線方式按接線圖，其中QN和QR的1，3，5為三相進線端，2、4、6三相出線端，7為零線進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接線零端子上。
  具體操作見接線圖。
  自動轉換開關控制器的工作電源取自斷路器0N和QR的進線端和零線，若選用斷路器為三極斷路器時，必須要接兩路來的零線即NN和NR，該三極專用接線零端子在兩臺斷路器中間。在自動轉換開關安裝，接線過程中，切不要把原接在進線端的本機控制線用掉，碰斷或短路。
使用操作
  無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動一自動按鈕置于手動位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QN分閘，常用電源執行斷路器QN合閘，當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QN合閘，常用電源執行斷路器QN分閘。
  面板中，電源指示燈(黃)指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動一自動按鈕置于自動位置狀態，如果常用電源供電正常，轉換開關將自動投入常用電源執行斷路器0N合閘狀態，面板中N電源指示燈(綠)亮；如果常用電源供電不正常，則轉換開關將自動投入斷路器QN分閘，QR合閘位置狀態，面板中R電源指示燈(綠)亮。
維護
  自動轉換開關面板設有兩只1A熔斷器和一只三節接線端子，熔斷器作為自動控制盒短路保護，接線端子則為指示信號燈至控制箱面板提供有源電源，其電壓為交流220V，??電源為150Ma，其中1為常用電源信號燈電源，2為備用電源信號燈電源，具體操作可參考隨機攜帶接線圖中的控制箱信號燈外接虛線部分。

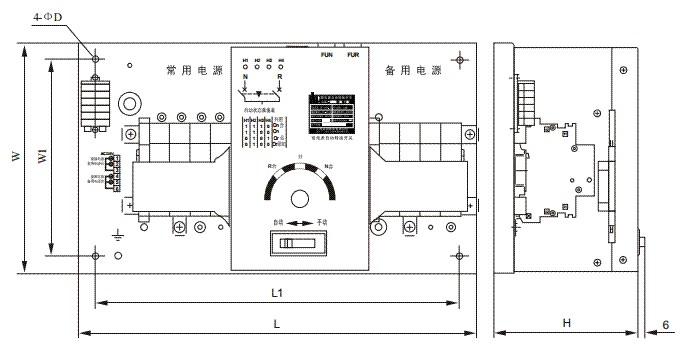

型號/型號(mm)	外形尺寸			安裝尺寸
CRQ3-63/2P	L	W	H	L1	W1	D(φ)
CRQ3-63/3P
CRQ3-63/4P	350	190	125	320	170	5.5



自動轉換開關控制器功能一覽



控制器	A	B
工作電壓	AC220V	AC220V
工作頻率	50/60Hz	50/60Hz
3個工作位置
常用電源閉合	■	■
備用電源閉合	■	■
常用和備用電源均斷開(0位)	■	■
3種操作方式
自投自復②	■	■
自投不自復③	■	■
互為備用④	■	■
手控鍵盤強切操作
強制工作在常用電源		■
強制工作在備用電源		■
強制工作在0位		■
試驗
通過控制器面板試驗按鈕或控制按鍵	■	■
顯示
斷路器工作狀態顯示：閉合與斷開	■	■



自動操作	■	■
手控鍵盤強切操作		■
手柄操作①	■	■
自動操作
監控常用電源和自動切換	■(三相斷相、失壓檢測)	■(三相斷相、欠壓、過壓、失壓檢測)
監控備用電源和自動切換		■(三相斷相、欠壓、過壓、失壓檢測)
發電機控制		■
消防信號切“非優先級負載”	□	□
常用電源指示與備用電源指示	■	■
故障脫扣指示	■(當故障脫扣時，請參照直值表進行判斷)	■
設置參數指示		■
其它功能
轉換延時	0秒、5秒、15秒、30秒精度≤5％	0-255秒連續可調
返回延時	0秒、5秒、15秒、30秒精度≤5％	0-255秒連續可調
中性線誤接相線保護功能	■	■
轉換信號發出后，超時故障切斷功能	■	■
標準配置 可選功能



注：①手柄操作方式下，電氣操縱機構的控制電路開路，自動控制功能無效。
   ②兩路電源正常情況下常用電源工作，如果常用電源故障自動轉換到備用電源(轉換延遲可調)；當常用電源恢復正常后自動返回常用電源(返回延遲可調)
   ③兩路電源正常情況下常用電源工作，如果常用電源故障自動轉換到備用電源，控制器停止轉換，即使常用電源恢復正常，開關不返回。按下復位鍵，控制器恢復正常。
   ④兩路電源均正常情況下上電(或復位)，常用電源優先工作。運行過程中工作電源故障時，自動切換到另一供電電源(對B型開關轉換延遲可調)，兩路電源為對等優先權，互為備用電源。
