用途及適用方面:

本系列儀表是直接模擬顯示電測量指示儀表，測量直流電流、電壓，交流電流、電壓，頻率，功率因數，相序，功率，同步指示及其它的非電量測量。大量應用于海事船舶，軌道交通，化工防爆，低壓成套裝備，建筑設備，發電機組，機械設備等行業的各種交、直流輸配電系統、電力控制屏及用其它電設備上。作用于電測量和非電量測量，是適用于環境條件一般要求較為通用的中高檔儀表。

標準及認證方面:

指針儀表是按照GB/T7676-1998，數顯儀表是按照GB/T22264-2008標準生產，其安全性能按照GB4793和IEC61010標準生產。標度盤的刻度線與指針設計符合德國DIN43790和DIN43802標準。儀表的外形和開孔尺寸按照GB/T1242和IEC61554標準生產。上海人民電氣有限公司所有產品經過國家CE認證，并獲得IS0;9001認證。

板表外殼方面:

JY系列底座由阻燃TBT塑料制成，維卡溫度130℃。外殼由阻燃ABS塑料制成，維卡溫度85℃。

溫度引起的改變量方面：

參比溫度為23℃±2℃。13℃~23℃以及23℃~33℃溫度范圍內，溫度影響允許改變量不大于等級指數的±100%。

安裝位置及安裝方式方面：

除非另有規定，通常儀表是在垂直位置安裝。其它安裝位置如：水平安裝、傾斜安裝可根據客戶要求制作。相應的準確度等級僅對規定的安裝位置有效。儀表分直角90°和廣角250°，兩種指示角度。

抗振動和沖擊的影響方面：

抗振動：符合IEC60068-2-6標準；掃頻范圍：10-55-10Hz；位移振幅：±0.15mm, ±0.3mm。

掃頻循環次數：5次；掃頻速率：10ct/min；最大加速度：147m/s2（15g）, 490m/s2（50g）。

加速度有效值：6.06g； 振動時間：15min。

抗機械沖擊，符合IEC60068-2-27標準。

準確度等級方面：

JY系列指針儀表: 交直流電壓表和電流表于1.5級或2.5級，功率表為2.5級，頻率表為2.5級，功率因數表為2.5級。

過載電流表方面：

過載倍數常規為1倍和2倍過載倍數，可由用戶要求定制為1倍、2倍、 3倍等。其作用為指示瞬時過載電流的大概值，如電動機啟動時的啟動電流等。

外附電流分流器方面：

直流電流表外附分流器電壓降規格有150mV、100mV、75mV、60mV和50mV等可由用戶要求定制。儀表與分流器連接的導線電阻要求在15～25mΩ之內，以確保儀表準確度。

表面標度盤方面：

表面標度盤：采用鋁合金材料，白色漆底，黑色油墨印刷或激光打印印刷。可根據客戶來樣定制標度盤（可定制多種顏色套印）。夜光表標度盤采用PC板。

零位調節器方面：

除無機械零位讀數儀表,其余所有儀表均有前置零位調節器，用于調整儀表機械零位。



主要技術參數

名稱	代號	精度	常用規格	備注
交流電流表	A	1.5	0.5-50A	直接接通
交流電流表	A	1.5	10/5A-800/5A	經電流互感器通次級電流
交流電流表	KA	1.5	1KA-10KA	經電流互感器通次級電流
交流電壓表	V	1.5	10V-600V	直接接通
交流電壓表	KV	1.5	1KV-35KV	經電壓互感器通次級電壓 100V
直流電流表	μA mA	2.5	50μA-500μA 1mA-500mA	直接接通
直流電流表	A	1.5	1A-15A	直接接通
直流電流表	A	1.5	15A-750A	接外附分流器75mV 60mV 50mV
直流電流表	KA	1.5	1KA-3KA	接外附分流器75mV 60mV 50mV
直流電壓表	V	1.5	3V-600V	直接接通
直流電壓表	KV	1.5	1KV-3KV	接外附定值電阻
頻率表	Hz	2.5	45-55HZ   55-65HZ	36V.100V.127V.220V.380V
功率表	KW VAR	2.5	100V 380V 380-380KV	經電壓互感器通次級電壓100V 經電流互感器通次級電流5-10KA/5A
功率因數表	cosφ	2.5	COSφ=0.5-1-0.5	100V/5A 220V/5A 380V/5A

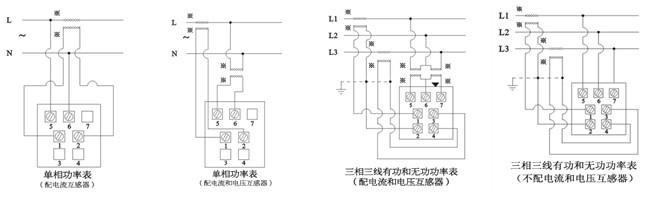

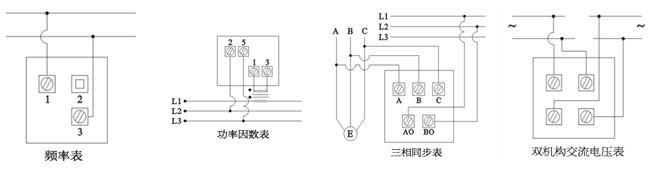

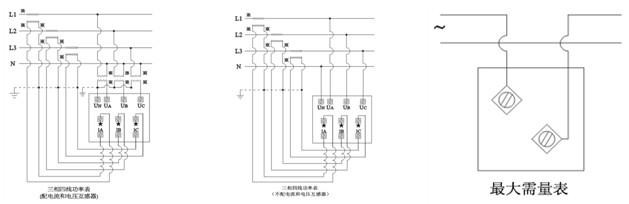

接線圖：

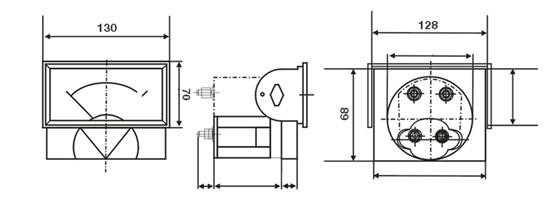

外形及開口尺寸：
