1.周圍空氣溫度為+40℃～ -5℃，24h的平均值不超過+35℃。
2.安裝地點：海拔不超過2000m.
3.大氣條件：大氣相對濕度在周圍空氣溫度+40℃時不超過50％，在較低溫度下可有較高的相對濕度；最濕月的月平均最大相對濕度為90％，同時該月的月平均最高溫度+25℃，并考慮到因溫度變化在產品表面上的凝露。
4.污染等級：應符合污染等級三級。
5.安裝條件：斷路器應按說明書成套安裝或戶內單獨安裝，與垂直面的傾斜度不超過5℃。
1.斷路器在不同環境溫度下的額定電流
|
斷路器結構
尺寸等級 |
斷路器型號
|
額定電流A(防護等級為IPOO)
|
額定電流A(防護等級為IP00〉
|
||||
|
固定式
|
抽屜式
|
||||||
|
35℃
|
45℃
|
55℃
|
35℃
|
45℃
|
55℃
|
||
|
結構尺寸1
|
DW17-630
|
630
|
630
|
630
|
630
|
630
|
630
|
|
-800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
-1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
|
|
-1250
|
1250
|
1250
|
1250
|
1250
|
1250
|
1250
|
|
|
-1600
|
1600
|
1530
|
1460
|
1600
|
1530
|
1460
|
|
|
-1605
|
1900
|
1810
|
1720
|
1900
|
1720
|
1620
|
|
|
結構尺寸2
|
-2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
2000
|
|
-2500
|
2500
|
2500
|
2400
|
2500
|
2400
|
2300
|
|
|
-2505
|
2900
|
2900
|
2900
|
2900
|
2900
|
2770
|
|
|
結構尺寸3
|
-3200
|
3200
|
3200
|
3200
|
3200
|
3200
|
3200
|
|
-3205
|
3900
|
3900
|
3900
|
3900
|
3900
|
3750
|
|
|
結構尺寸4
|
-4000
|
4000
|
4000
|
4000
|
4000
|
4000
|
4000
|
|
-4005
|
5000
|
5000
|
5000
|
5000
|
5000
|
5000
|
|
注：當斷路器DW17-630/800/1000/1250型選用無過電流脫扣器時額定電流可分別提高到760/910/1200/1300A。
2.斷路器的通斷能力：
本系列斷路器通斷能力按IEC157-1國際標準及VDE0660規范的P-2，0 3minCO3minCO要求，當電源為上進線或下進線及短路短延時保護(延時為≤300ms)時，通斷能力指標均相同，具體指標見下表。
|
項號
|
過載電流/脫扣器整定電流
|
動作時間
|
|
1
|
1.05
|
>2h冷態
|
|
2
|
1.2
|
<2h熱態
|
|
3
|
1.5
|
<2min熱態
|
|
4
|
6
|
25s>T>5s 冷態
|
注：手動直接操作的斷路器，不應用于預期電流峰值超過10KA的電路中。
3.分勵脫扣器、欠電壓脫扣器、閉鎖電磁鐵、釋能電磁鐵與操作電動機的功耗。
|
名稱
|
交流
|
交流
|
直流
|
直流
|
|
電壓(V)
|
功率(VA)
|
電壓(V)
|
功率(W)
|
|
|
分勵脫扣器
|
380、 220
|
510
|
220、 110
|
220
|
|
欠電壓脫扣器
|
380、 220
|
30
|
220、 110
|
30
|
|
閉鎖電磁鐵
|
380、 220
|
30
|
220、 110
|
10
|
|
釋能電磁鐵
|
380、 220
|
518
|
220、 110
|
220
|
|
電動機
|
220
|
700
|
220、 110
|
400、 500
|
注：1、分勵脫扣器的動作電壓范圍為額定工作電壓的70％～110％
2、欠電壓脫扣器、閉鎖電磁鐵、電動機操作機構和釋能裝置的動作電壓為額定工作電壓的85％～110％。

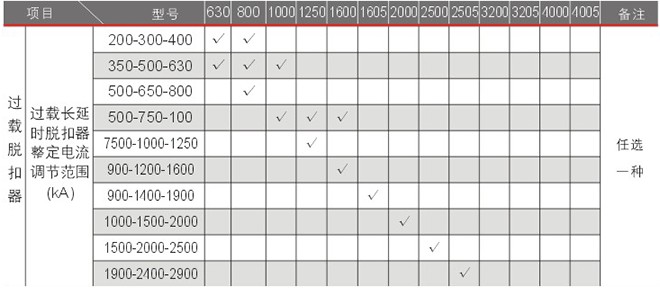

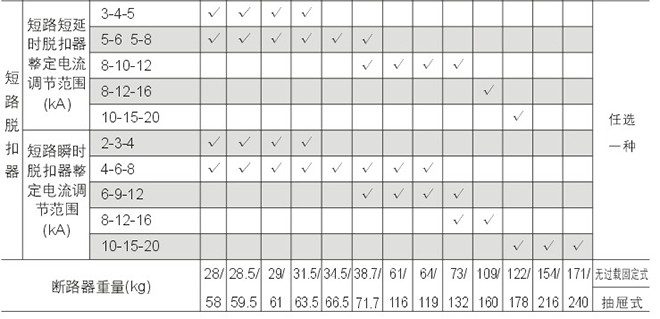

4.斷路器過電流脫扣器的整定電流調節范圍及斷路器的重量。
、過載脫扣器的長延時動作特性。
|
項號
|
過載電流/脫扣器整定電流
|
動作時間
|
|
1
|
1.05
|
>2h冷態
|
|
2
|
1.2
|
<2h熱態
|
|
3
|
1.5
|
<2min熱態
|
|
4
|
6
|
25s>T>5s 冷態
|
注：三相斷路器在二相負載時項號2動作電流允許提高10％，單相負載允許提高20％
2、短路脫扣器的動作電流的范圍為整定值的±20％。
注：采用鐘表式延時機構(ZZ)其延時范圍為0-500ms(連續可調)，誤差為±40ms。
|
斷路器型號
|
機械壽命
次 |
電壽命
次 |
抽屜式插入裝笠
的機械券命(次） |
|
2000-3205
|
20000
|
1000
|
100
|
|
4000-4005
|
10000
|
500
|
100
|
|
|
3000
|
150
|
100
|
注(1)：DW17-630-1605為電動機預儲能操作時其機械壽命為10000次。
注(2)：電壽命的試驗條件為：U=1.05Ue，I=Ie、COSΦ=0.8±0.1。
HS5輔助開關
輔助開關的接通分斷能力見下表，其機械壽命為20000次，電壽命為10000次。
?
|
電源種類
|
約定發熱
電流(lth> |
額定控制
容量(Pe) |
額定工作
電壓(Ue> |
接通與分斷條件
|
試驗周期
(次） |
間隔時間
(S) |
通電時間
(ms) |
||
|
U/Ue
|
l/le
|
Cos Φ或 T(ms)
|
|||||||
|
交流
|
5A
|
300VA
|
127-380V
|
1.1
|
1.1 x10
|
0.7
|
50
|
5月10日
|
60-200
|
|
直流
|
5A
|
60W
|
110-220V
|
1.1
|
1.1 x1
|
300
|
20
|
5月10日
|
120
|
斷路器安全間距
斷路器安全間距(包括飛孤距離)(見表及圖)
|
斷路器型號
|
固定水平聯結及抽屜式安全間距（mm)
|
固定式垂直聯結安全間距(mm)
|
||||||
|
A
|
B
|
C
|
D
|
A
|
B
|
C
|
D
|
|
|
DW17-630/800/1250/1600
|
250
|
100
|
100
|
120
|
250
|
100
|
100
|
120
|
|
1605
|
250
|
100
|
100
|
120
|
|
|
|
|
|
200/2500/3200
|
350
|
100
|
100
|
120
|
500
|
100
|
100
|
120
|
|
2505/3205/4000/4005
|
350
|
100
|
100
|
120
|
|
|
|
|
注：1、所有帶電零件與接地零件之間必須可靠絕緣。2、本表為交流至380V數據。

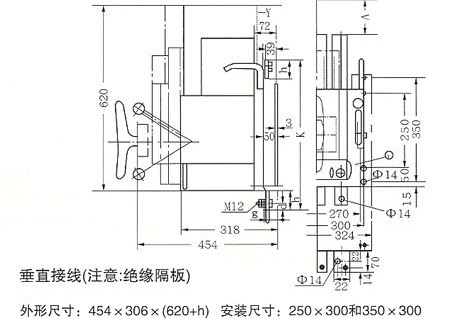

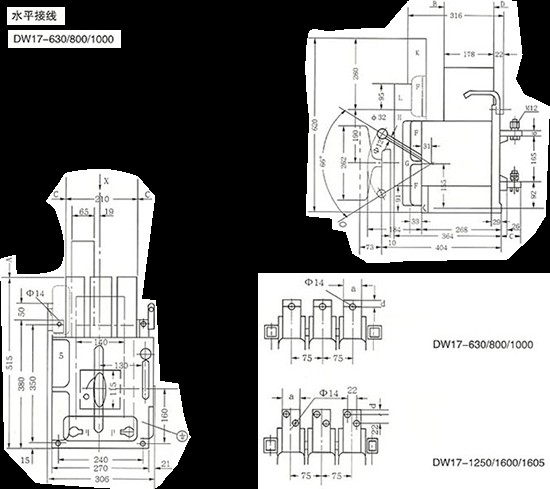

DW17-630/800/1000/1250/1600固定式斷路器外形尺寸圖
F=輔助開關
G=SU控制裝置
H=正面操作結構
K=電動機操作結構
L=釋能裝置
Y=用于垂直接線的絕緣間隔板(用戶自備)
水平接線
|
|
a
|
b
|
C
|
d
|
g
|
h
|
k
|
|
DW17-630
|
30
|
5
|
61
|
15
|
5
|
50
|
480
|
|
DW17-800/1000
|
40
|
8
|
71
|
20
|
8
|
60
|
500
|
|
DW17-1250
|
50
|
10
|
81
|
14
|
10
|
70
|
520
|
|
DW17-1600
|
50
|
20
|
81
|
14
|
15
|
70
|
520
|
|
DW17-1605
|
60
|
20
|
81
|
14
|
20
|
70
|
520
|
