一、適用范圍

RL1系列螺旋式熔斷器適用于交流50Hz、額定電壓至400V、或直流440V、額定電流至200A電路中，作電氣設備短路或過載保護之用。

符合GB13539標準。

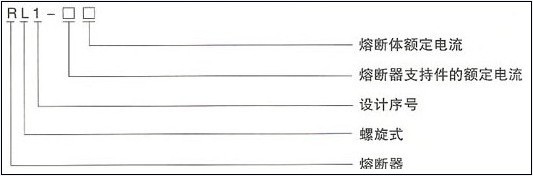

二、型號及含義

一些常見的RL1系列熔斷器型號有：

螺旋式熔斷器 RL1-100 80A RL1-60 60A RL1-60 40A RL1-60 35A

螺旋式熔斷器 RL1-60 30A RL1-60 25A RL1-15 6A RL1-15 4A RL1-200 200A

RL1-200 150A RL1-200 100A RL1-15 8A RL1-15 5A RL1-15 3A RL1-15 1A

RL1－200 RL1-15 2A RL1-100 60A RL1-60 20A RL1－60

主要技術參數

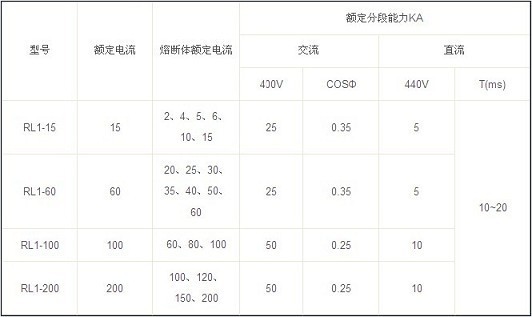

1.熔斷器的額定電流和額定分斷能力

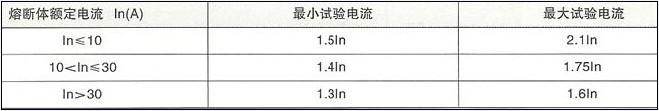

2.當周圍空氣溫度為20±5℃時，熔斷器通過表中規定的最小試驗電流1小時應不熔斷，通過最大試驗電流1小時必須熔斷。

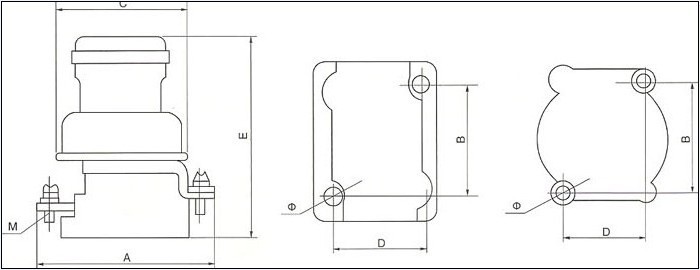

三、外形及安裝尺寸

RL1-15、60、100、200外型                RL1-15安裝孔                  RL1-60、100、200安裝孔
