一、JDZ1-1概述

JDZ1-1，JDZ2-1型電壓互感器為單相雙繞組繞注式戶內型產品，適用于50Hz、380V電路中，供測量電壓、電能和功率以及繼電保護，自動裝置用。

JDZ1-1，JDZ2-1型電壓互感器適用于額定頻率50Hz，額定電壓為10KV及以下的電力系統中作電壓、電能測量 及繼電保護之用。該系列產品為全封閉環氧樹脂澆注絕緣結構。一、二次繞組和鐵芯用環氧樹脂混合膠澆注成型。具有很高的機械強度、防潮、防腐蝕性、防火及免維護等優點。鐵芯采用優質晶粒取向冷軋硅鋼片疊制而成，具有很好的誤差性能。一次繞組接線端子標志“A、X”（新標準為A、B）在上部，二次繞組接線端子 “a、x”（新標準為a、b）在下部，且加裝防護罩，以防竊電。底部裝有安裝底板供用戶安裝使用，且有接地螺栓供接地使用。

二、結構簡介：

本型互感器為澆注式外鐵芯結構，鐵芯選用冷軋硅鋼片制成 C型，將鐵芯套在同心繞制的多面體繞組中，用鋼帶扎成一整體，鐵芯兩側安裝一、二次繞組的出線接線座、下部有供安裝互感器用的底座，銘牌處于頂部，明顯醒目，整體結構緊湊、美觀、合理。 本型電壓互感器可用于單相線路，兩臺互感器連成V型，接線后可用于三相線路。

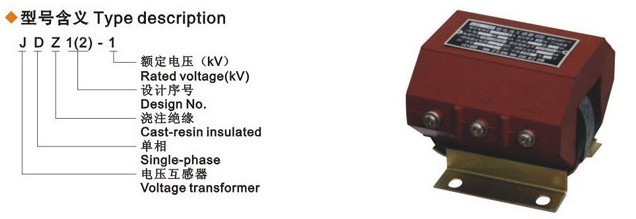

三、型號含義

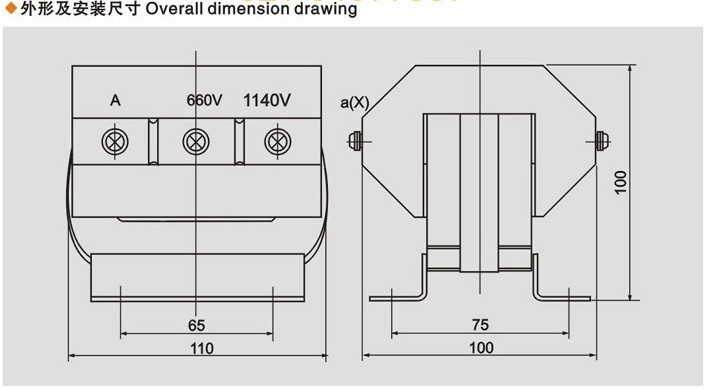

四、外形及安裝尺寸
